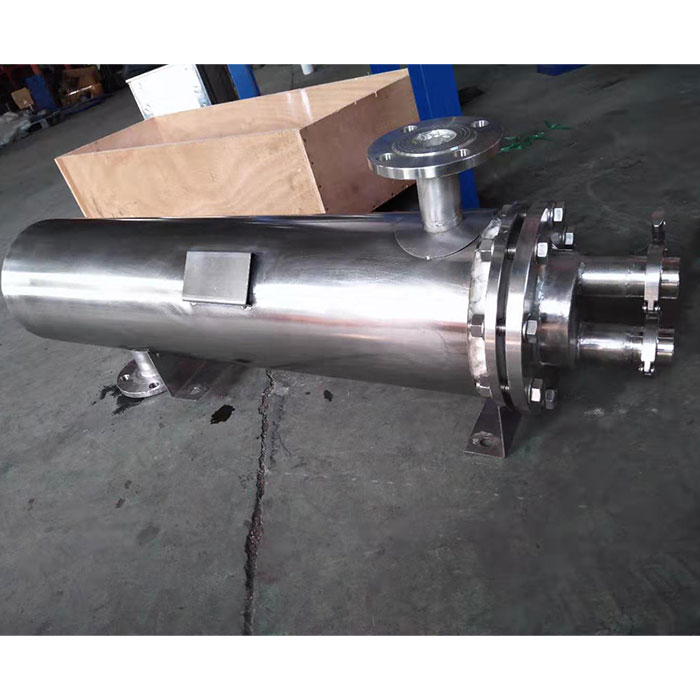

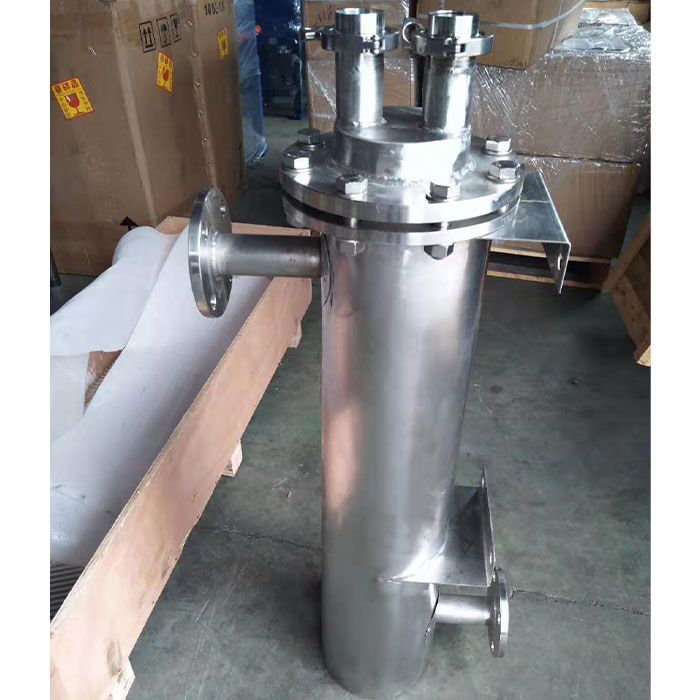

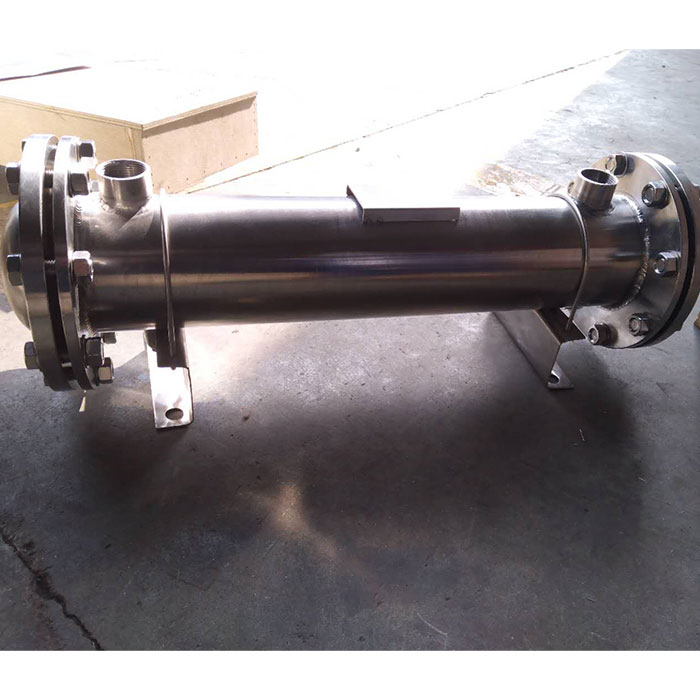

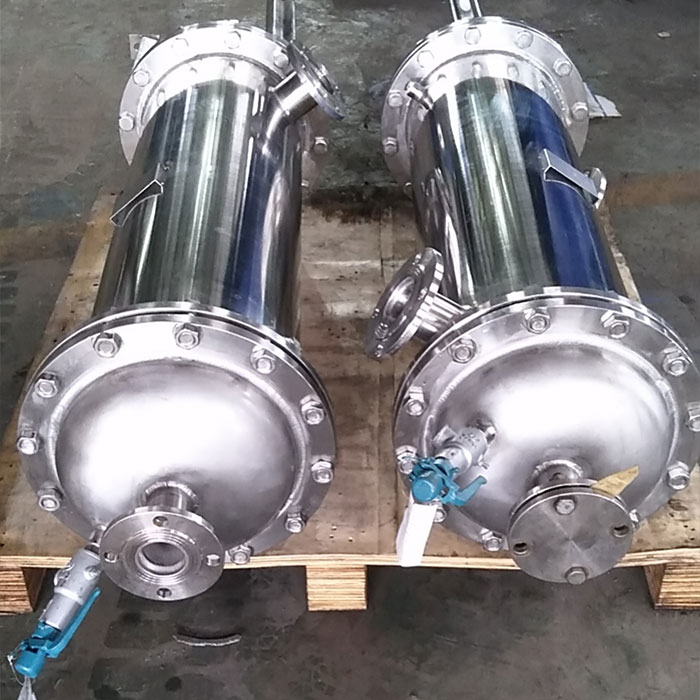

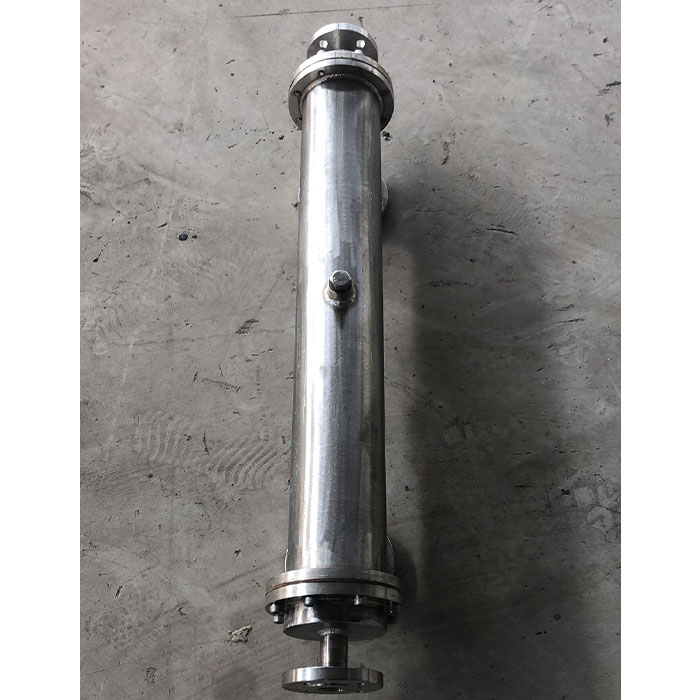

Bộ trao đổi nhiệt vỏ và ống GL3

hình ống (còn được gọi là vỏ và ống và ống và ống) bộ trao đổi nhiệt là bộ trao đổi nhiệt vách ngăn điển hình nhất. Chúng có lịch sử ứng dụng lâu dài trong công nghiệp và vẫn chiếm vị trí thống trị trong số tất cả các thiết bị trao đổi nhiệt. Bộ trao đổi nhiệt dạng ống chủ yếu bao gồm vỏ, bó ống, tấm ống và đầu. Vỏ chủ yếu có hình tròn, với các bó ống song song bên trong, và cả hai đầu của bó ống được cố định trên các tấm ống.

Có hai loại chất lỏng trao đổi nhiệt trong bộ trao đổi nhiệt dạng ống. Một dòng chảy bên trong ống, và hành trình của nó được gọi là phía ống; dòng kia chảy ra ngoài ống, và nét của nó được gọi là mặt vỏ. Bề mặt thành bó ống là bề mặt truyền nhiệt. Để cải thiện hệ số truyền nhiệt của chất lỏng bên ngoài ống, một số vách ngăn ngang nhất định thường được lắp đặt trong vỏ. Các vách ngăn không chỉ ngăn chất lỏng bị đoản mạch và tăng tốc độ chất lỏng, mà còn buộc chất lỏng chảy ngang qua bó ống nhiều lần theo đường dẫn quy định, tăng đáng kể mức độ hỗn loạn. Có 2 loại vách ngăn thường được sử dụng: hình tròn và hình đĩa, với cái trước được sử dụng rộng rãi hơn. Mỗi lần chất lỏng đi qua bó ống trong ống được gọi là ống truyền, và mỗi lần chất lỏng đi qua lớp vỏ được gọi là lớp vỏ. Để tăng vận tốc của chất lỏng trong ống, các vách ngăn thích hợp có thể được lắp đặt ở đầu ở cả hai đầu để chia đều tất cả các đường ống thành nhiều nhóm. Bằng cách này, chất lỏng chỉ có thể đi qua một phần của ống và quay trở lại bó ống nhiều lần cùng một lúc, được gọi là đường chuyền nhiều ống. Tương tự, để tăng tốc độ dòng chảy bên ngoài ống, các vách ngăn dọc có thể được lắp đặt trong vỏ để cho phép chất lỏng đi qua không gian vỏ nhiều lần, được gọi là thẻ nhiều lớp. Trong thiết bị trao đổi nhiệt dạng ống, do nhiệt độ của chất lỏng trong và ngoài ống khác nhau, nhiệt độ vỏ và bó ống cũng khác nhau.

Bộ trao đổi nhiệt dạng tấm cố định có các tấm ống ở hai đầu được hàn trực tiếp vào vỏ. Nó chủ yếu bao gồm vỏ, tấm ống, bó ống, đầu và các thành phần chính khác. Có một bó ống trong vỏ, và hai đầu bó ống được cố định vào tấm ống bằng phương pháp hàn, khe co giãn hoặc kết hợp hàn giãn nở, và ngoại vi bên ngoài của tấm ống và mặt bích đầu được gắn chặt bằng bu lông. Bộ trao đổi nhiệt dạng tấm cố định có cấu trúc đơn giản, giá thấp, dễ dàng sản xuất, và làm sạch và bảo trì bên ống thuận tiện. Tuy nhiên, việc làm sạch mặt vỏ rất khó khăn và có sự chênh lệch nhiệt độ sau khi bó ống được sản xuất. Khi có sự chênh lệch nhiệt độ lớn giữa ống trao đổi nhiệt và vỏ, vỏ cũng phải được trang bị khe co giãn.

Tấm ống ở một đầu của bộ trao đổi nhiệt đầu nổi được cố định giữa vỏ và hộp ống, và tấm ống ở đầu kia có thể di chuyển tự do trong vỏ, nghĩa là vỏ và bó ống có thể giãn nở tự do. Vì thế, không có ứng suất chênh lệch nhiệt độ giữa bó ống và vỏ. Nói chung là, đầu nổi có thể tháo rời, và bó ống có thể được trích xuất và nạp tự do. Cấu trúc của bộ trao đổi nhiệt đầu nổi này có thể được sử dụng trong điều kiện làm việc có sự chênh lệch nhiệt độ lớn giữa bó ống và vỏ. Việc vệ sinh và bảo dưỡng bó ống, vỏ tương đối thuận tiện, nhưng cấu trúc của nó tương đối phức tạp và yêu cầu niêm phong tương đối cao.

Bộ trao đổi nhiệt ống hình chữ U là ống trao đổi nhiệt được hàn thành hình chữ U, với cả hai đầu được cố định trên cùng một tấm ống. Vì vỏ và ống trao đổi nhiệt được tách rời, bó ống trao đổi nhiệt có thể giãn nở và co lại tự do mà không gây ra ứng suất chênh lệch nhiệt độ do chênh lệch nhiệt độ của môi trường. Bộ trao đổi nhiệt dạng ống hình chữ U chỉ có một tấm ống, không có đầu nổi, và cấu trúc của nó tương đối đơn giản. Bó ống có thể được tự do kéo ra và lắp đặt để dễ dàng vệ sinh, và có ưu điểm của bộ trao đổi nhiệt đầu nổi. Tuy nhiên, vì các ống trao đổi nhiệt được chế tạo thành các đường cong hình chữ U với bán kính khác nhau, ống trao đổi nhiệt ngoài cùng có thể được thay thế sau khi hư hỏng, và các ống khác có thể được thay thế. Thiệt hại chỉ có thể chặn đường ống. Đồng thời, so với bộ trao đổi nhiệt tấm ống cố định, vì ống trao đổi nhiệt bị giới hạn bởi bán kính uốn, có một khoảng trống ở giữa bó ống, và chất lỏng có thể dễ dàng bị đoản mạch, ảnh hưởng đến hiệu ứng truyền nhiệt.
